RYTD系列钛合金驱动扭矩扳手
RYTD系列驱动轴式液压扭矩扳手，采用铝钛合金材料，辅以高强度合金钢，韧性好、重量轻，工业精湛的设计制造工艺，是耐用的液压扳手。扭矩范围为188NM—140848NM，有特殊要求的可以特殊设计、定制。当螺栓空间狭小时，RYTD系列液压扭矩扳手能够提供简单的解决方案。其一体成型机身和360°X180°油管旋转接头、360度60点微调反作用力臂，能够适应各种复杂的应用场合，独特的防逆转止掣子，克服螺栓变形回弹导致的扳手逆转现象，可实现液压扳手二同步或者四同步操作，其设定的扭矩精度在±3%范围内，高达70MPA的工作压力，确实螺栓、螺母能够按照设定的扭矩，紧固工件。
1、航空铝钛合金材料、一体成型机身高强度、高韧性；
2、精准的止回掣子结构，克服螺栓扭转回弹导致工具逆转现象；
3、360°x180°可旋转油管接头，无使用空间限制；
4、一体式加长设计，力臂更长，更轻便；
5、工作头与反力支点同轴，完善的受力结构设计，提高使用寿命；
6、扭矩恒定输出，扭矩重复精度±3%；
7、可以更换的多种工作头，返力臂也可根据现场空间定制。

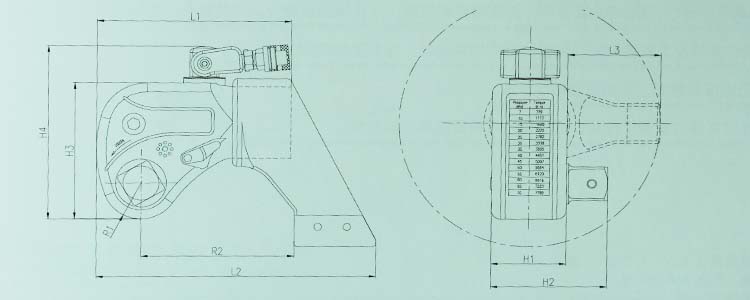

二、基本参数（表中参数可能因为改良而变更，恕不另行通知） ——常规型
|
型号 |
扭矩范围 NM |
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
R1 |
R2 |
方轴 |
螺栓范围 M |
重量 KG |
|
RYTD01 |
185-1852 |
138 |
194 |
50 |
73 |
96 |
140 |
26 |
107 |
3/4" |
16-36 |
2.7 |
|
RYTD03 |
436-4364 |
168 |
244 |
70 |
99 |
125 |
165 |
34 |
132 |
1" |
22-48 |
4.8 |
|
RYTD05 |
779-7789 |
207 |
296 |
80 |
124 |
152 |
193 |
40 |
162 |
1-1/2" |
27-56 |
8.8 |
|
RYTD08 |
1072-10715 |
226 |
326 |
90 |
133 |
170 |
211 |
46 |
178 |
1-1/2" |
30-64 |
12 |
|
RYTD10 |
1553-15528 |
250 |
366 |
100 |
143 |
186 |
227 |
50 |
199 |
1-1/2" |
36-72 |
14.5 |
|
RYTD15 |
2050-20501 |
281 |
402 |
112 |
165 |
208 |
249 |
56 |
218 |
2" |
42-90 |
19 |
|
RYTD20 |
2617-26171 |
304 |
442 |
120 |
183 |
226 |
267 |
60 |
240 |
2-1/2" |
48-100 |
25 |
|
RYTD25 |
3493-34928 |
331 |
483 |
138 |
202 |
250 |
291 |
66 |
260 |
2-1/2" |
60-120 |
37.5 |
|
RYTD35 |
4963-49627 |
390 |
558 |
150 |
219 |
282 |
323 |
77 |
298 |
2-1/2" |
72-125 |
44 |
|
RYTD45 |
5912-59123 |
412 |
570 |
163 |
229 |
288 |
332 |
80 |
303 |
2-1/2" |
72- |
63 |
|
RYTD50 |
7032-70315 |
418 |
596 |
166 |
232 |
300 |
359 |
82 |
325 |
3" |
72- |
89 |
|
RYTD95 |
14085-140848 |
520 |
758 |
210 |
307 |
415 |
473 |
115 |
400 |
4" |
72- |
220 |
可定制各种特殊规格的驱动轴、反作用力臂。
