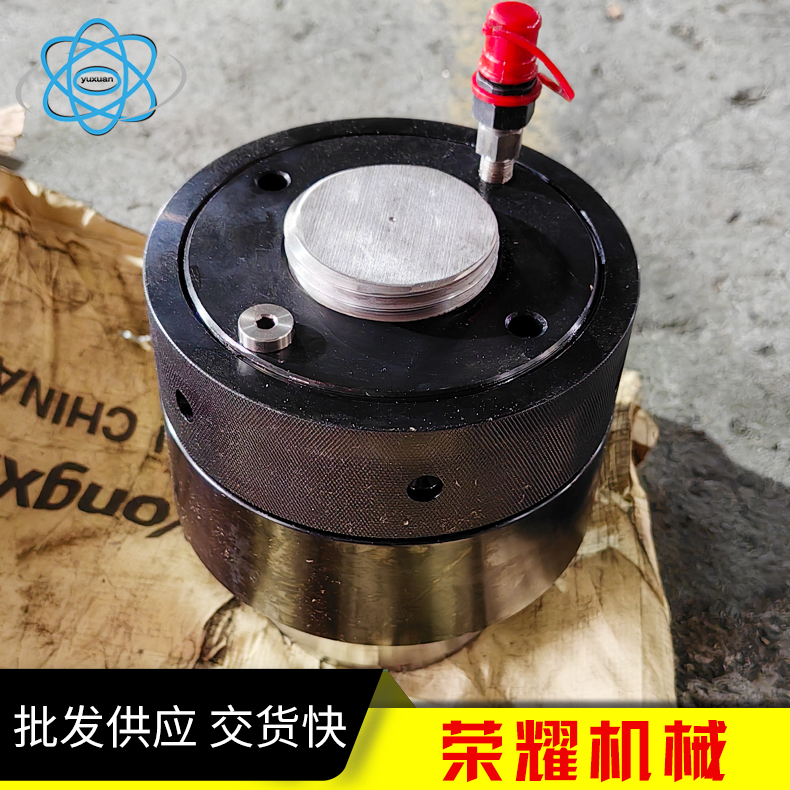

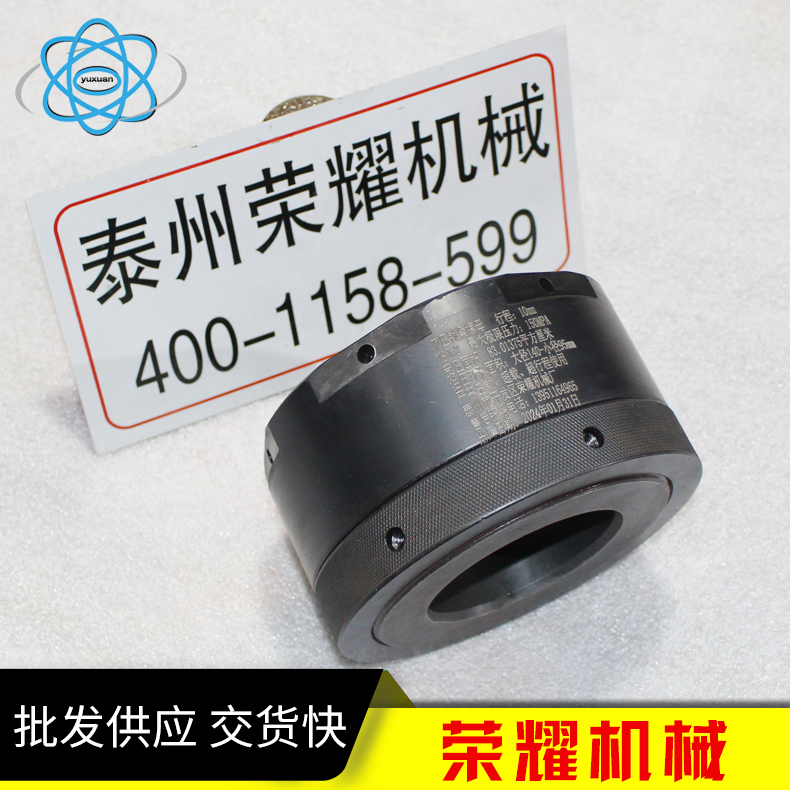

RYLN—液压锁紧螺母
一、概述
本厂生产的液压螺母是根椐多年来的生产实际经验，参照国外产品的相关技术并结合一些使用厂家的要求开发、研制生产的成系列产品。该产品适用于需经常拆装的螺栓；螺栓的予紧；大型工件的锁紧等场合。并可做液压过盈连接拆装工具。
液压螺母的优点：操作方便、省力 ·予紧力大 ·可靠 ·可用于传统方法不能完成的地方。
基本参数（表中参数可能因为改良而变更，恕不另行通知）
|
型号 |
螺栓规格 |
外径 (mm) |
压环 外径 (mm) |
压环 内径 (mm) |
油缸 厚度 (mm) |
压环 厚度 (mm) |
行 程(mm) |
最大 推力 KN |
重量 (kg) |
|
RYLN050 |
M50×1.5 |
50.5 |
104 |
114 |
38 |
4 |
5 |
290 |
2.70 |
|
RYLN055 |
M55×2 |
55.5 |
109 |
120 |
38 |
4 |
5 |
315 |
2.75 |
|
RYLN060 |
M60×2 |
60.5 |
115 |
125 |
38 |
5 |
5 |
330 |
2.80 |
|
RYLN065 |
M65×2 |
65.5 |
121 |
130 |
38 |
5 |
5 |
360 |
3.00 |
|
RYLN070 |
M70×2 |
70.5 |
127 |
135 |
38 |
5 |
5 |
380 |
3.20 |
|
RYLN075 |
M75×2 |
75.5 |
132 |
140 |
38 |
5 |
5 |
400 |
3.40 |
|
RYLN080 |
M80×2 |
80.5 |
137 |
146 |
38 |
5 |
5 |
420 |
3.70 |
|
RYLN085 |
M85×2 |
85.5 |
142 |
150 |
38 |
5 |
5 |
440 |
3.75 |
|
RYLN090 |
M90×2 |
90.5 |
147 |
156 |
38 |
5 |
5 |
470 |
4.00 |
|
RYLN095 |
M95×2 |
95.5 |
153 |
162 |
38 |
5 |
5 |
490 |
4.30 |
|
RYLN100 |
M100X2 |
100.5 |
158 |
166 |
38 |
6 |
5 |
510 |
4.40 |
|
RYLN105 |
M105×2 |
105.5 |
163 |
172 |
38 |
6 |
5 |
530 |
4.65 |
|
RYLN110 |
M110×2 |
110.5 |
169 |
178 |
38 |
6 |
5 |
560 |
4.95 |
|
RYLN115 |
M115×2 |
115.5 |
174 |
182 |
38 |
6 |
5 |
580 |
5.00 |
|
RYLN120 |
M120×2 |
120.5 |
179 |
188 |
38 |
6 |
5 |
600 |
5.25 |
|
RYLN125 |
M125×2 |
125.5 |
184 |
192 |
38 |
6 |
5 |
620 |
5.35 |
|
RYLN130 |
M130×2 |
130.5 |
190 |
198 |
38 |
6 |
5 |
640 |
5.65 |
|
RYLN135 |
M135×2 |
135.5 |
195 |
204 |
38 |
6 |
5 |
660 |
5.90 |
|
RYLN140 |
M140×2 |
140.5 |
200 |
208 |
38 |
7 |
5 |
680 |
6.00 |
|
RYLN145 |
M145×2 |
145.5 |
206 |
214 |
39 |
7 |
5 |
730 |
6.50 |
|
RYLN150 |
M150×2 |
150.5 |
211 |
220 |
39 |
7 |
5 |
750 |
6.60 |
|
RYLN155 |
M155×3 |
155.5 |
218 |
226 |
39 |
7 |
5 |
810 |
6.95 |
|
RYLN160 |
M160×3 |
160.5 |
224 |
232 |
40 |
7 |
6 |
860 |
7.60 |
|
RYLN165 |
M165×3 |
165.5 |
229 |
238 |
40 |
7 |
6 |
890 |
7.90 |
|
RYLN170 |
M170×3 |
170.5 |
235 |
244 |
41 |
7 |
6 |
940 |
8.40 |
|
RYLN180 |
M180×3 |
180.5 |
247 |
256 |
41 |
7 |
6 |
1030 |
9.15 |
|
RYLN190 |
M190×3 |
191 |
259 |
270 |
42 |
8 |
7 |
1150 |
10.5 |
|
RYLN200 |
M200×3 |
201 |
271 |
282 |
43 |
8 |
8 |
1250 |
11.5 |
|
RYLN205 |
Tr205×4 |
207 |
276 |
288 |
43 |
8 |
8 |
1280 |
12.0 |
|
RYLN210 |
Tr210×4 |
212 |
282 |
294 |
44 |
8 |
9 |
1340 |
12.5 |
|
RYLN215 |
Tr215x4 |
217 |
287 |
300 |
44 |
8 |
9 |
1370 |
13.0 |
|
RYLN220 |
Tr220x4 |
222 |
293 |
306 |
44 |
8 |
9 |
1440 |
13.5 |
本厂也可根据用户要求设计、制造，以满足不同的螺纹规格及锁紧行程。
四、使用方法与注意事项
1.手动泵在使用前将液压油注满，注油口在手动泵的后端，打开螺母注油，注油后锁紧。加压时将泵上方的手柄上下压动，将泵右侧的卸荷开关手柄顺时针锁紧；卸压时将手柄逆时针旋转即可。左侧接压力表，可观察加压时的压力指示，手动泵前端接注油胶管。
2.液压螺母由螺母体、压环、注油口及放油排气接头组成，使用时将螺母外观清洗干净。螺母旋进工件并锁紧螺母，压环应在原始位置，然后将手动泵的注油胶管接口插在注油口上，锁紧手动泵右侧的卸荷开关手柄，慢慢加压，同时将放油排气接头上部的放气帽向内旋，放气，直至螺母内空气排净，流出干净的液压油后向外旋松放气帽使之单向阀关闭，继续加压注油，使压环向外压出，达到压紧目的，直到加压到你所需压紧目的即可。松开卸荷开关手柄，松开手动泵的加压胶管接头。
3.松卸螺母将放油排气接头向里旋转直至液压油流出，慢慢松开螺母即可。
4.螺母在没有旋进工件锁紧前，请不要给螺母加压，防止压环偏载脱出，在不使用时请将螺母内的油放净，压环回到原始位置，以备下次使用。在螺纹处加黄油防止生锈。
