三维调整液压千斤顶


RYBN三维顶升调整千斤顶

一、产品概述:

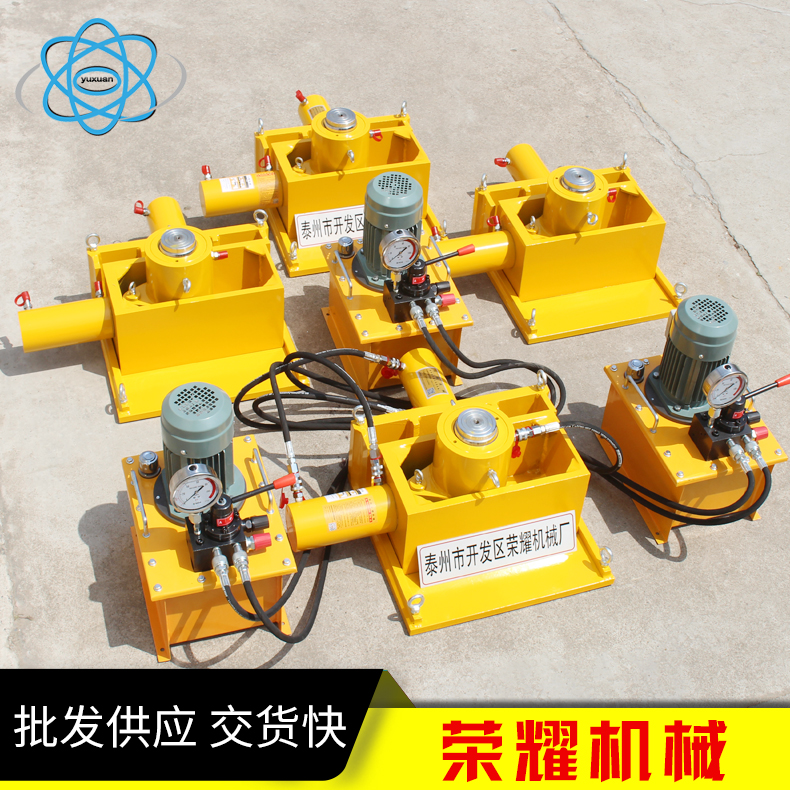

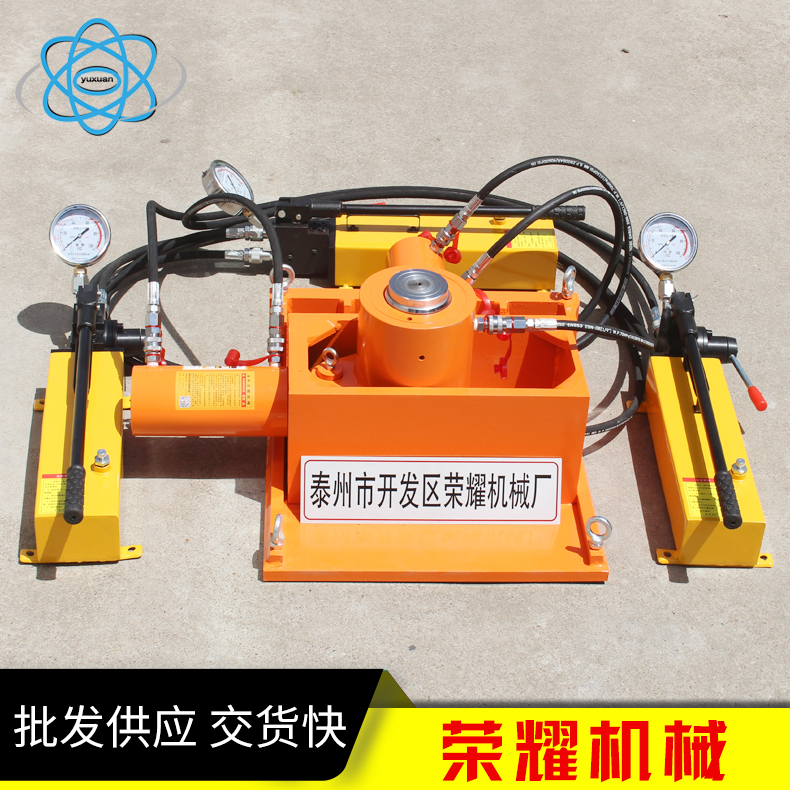

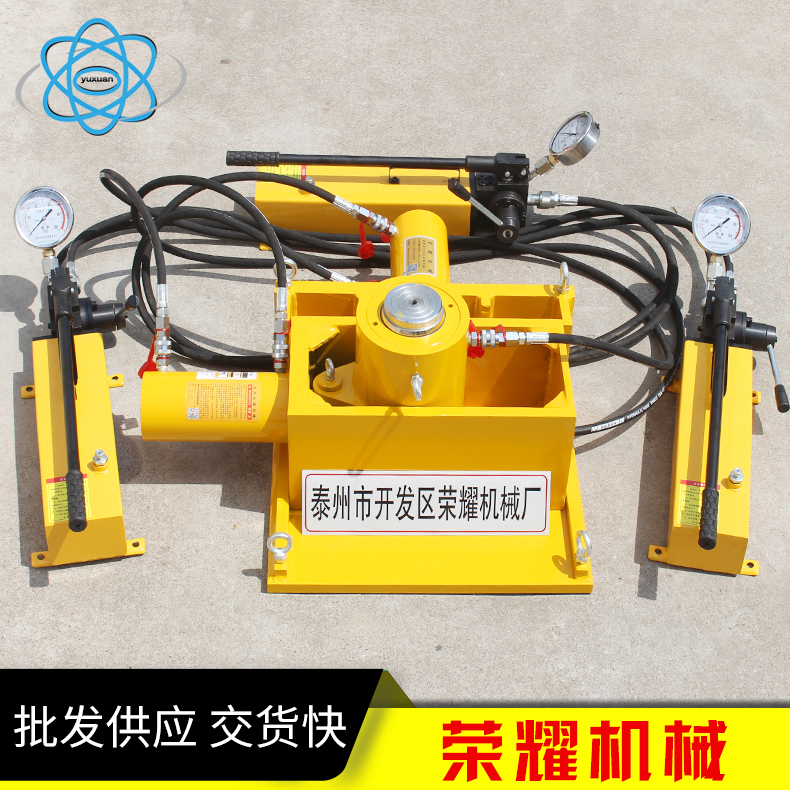

三维调整液压系统主要由三维千斤顶、同步调整液压系统、位移检测系统以及管路附件组成,是一种起重位移的专用工具。三维千斤顶主要结构是由三个双作用超高压千斤顶、结构支撑体以及滑道组成。主顶升千斤顶配有液压安全阀用于保护负载。该产品主要应用于船体焊接、铁路、公路的桥梁或类似梁式重物的位移作业,进行低高度、短距离的垂直方向(Y)横向(X)和纵向(Z)的位移。该产品的滑动摩擦副由千斤顶座、立式千斤顶座上的不锈钢滑板与立千斤顶座底部的聚四氟乙烯板组成、摩擦系数小且移动平稳。

超高压三维千斤顶系统特点:
1、承载能力大,可调整大型结构件,也可根据实际工程需要调整承载能力
2、调整精度高,可对大型结构件以及梁体进行三维空间6个方向的精确调整定位
3、同步控制精度可以达到0.5mm,操作简单、安全性好、工作效率高
4、主顶升缸具最大有5°可倾斜抗偏载能力、确保千斤顶与钢结构均匀接触系统使用方便,液压管路与液压千斤顶以及液压泵组连接全部采用快插式接头
5、系统采用电动液压泵站控制,提高劳动效率,也可使用手动液压泵控制,适应无电源环境工作
6、系统操作方便,操作人员经过简单培顺,即可熟练掌握操作并实现预期调整精度控制

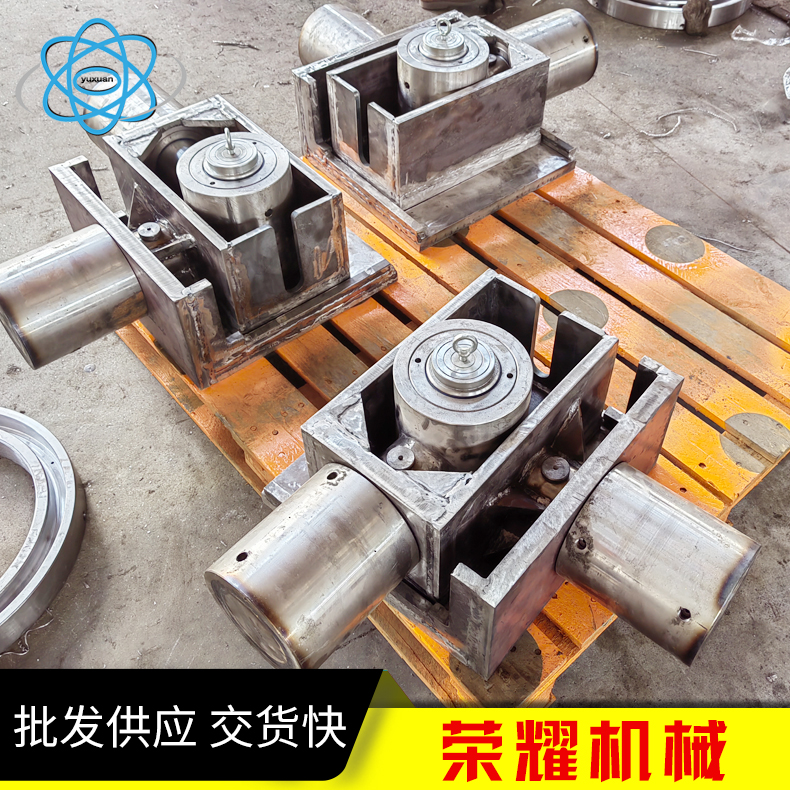

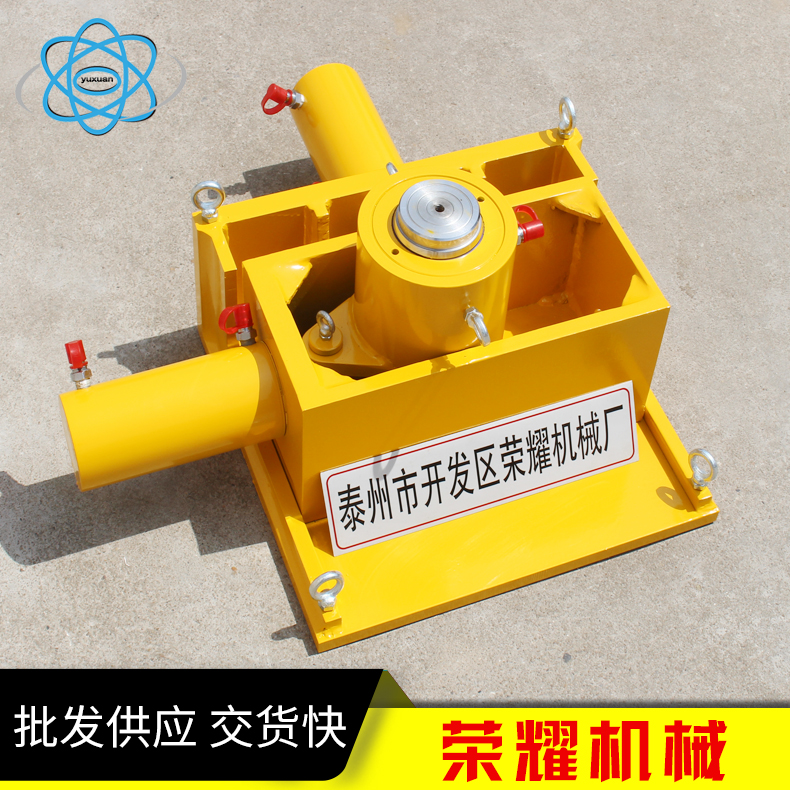

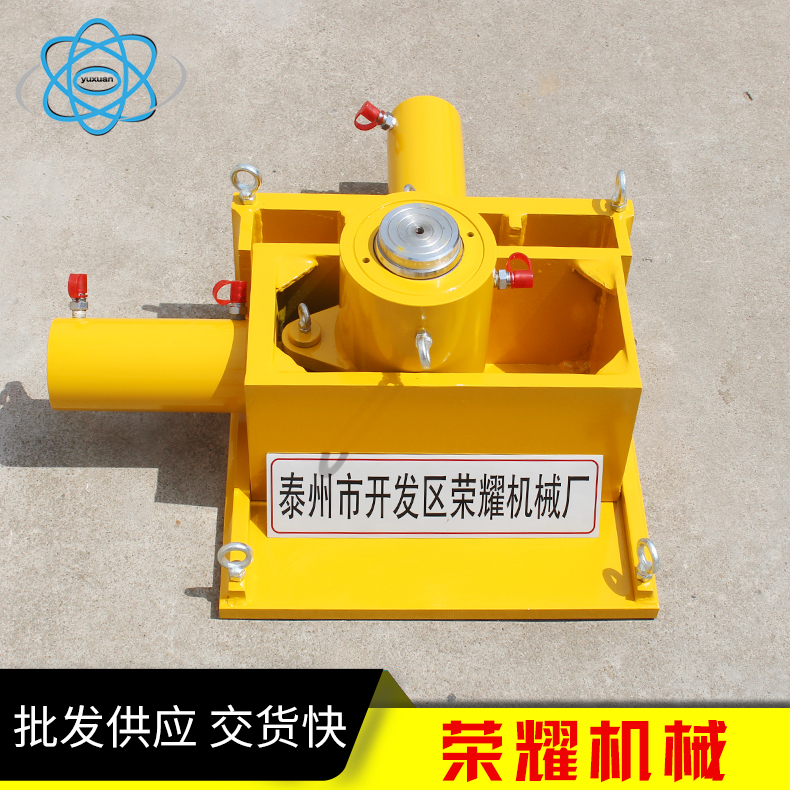

三维千斤顶的主要组成部件
1、垂直顶升油缸:主要用来顶升重物,采用双作用千斤顶,单台承载能力为50T到1000T,并且千斤顶上配有液压锁,充分保证了负载的安全性。
2、水平移动油缸:水平移动分为X向水平移动和Y向水平移动,两个驱动油缸都为双作用油缸,主要用来克服重物移动中的滑动摩擦力。
3、结构支撑:结构支撑采用框架结构,采用高强度钢板焊接而成。在结构支撑的底面设有移动滑道,降低了重物在移动过程中的摩擦阻力。

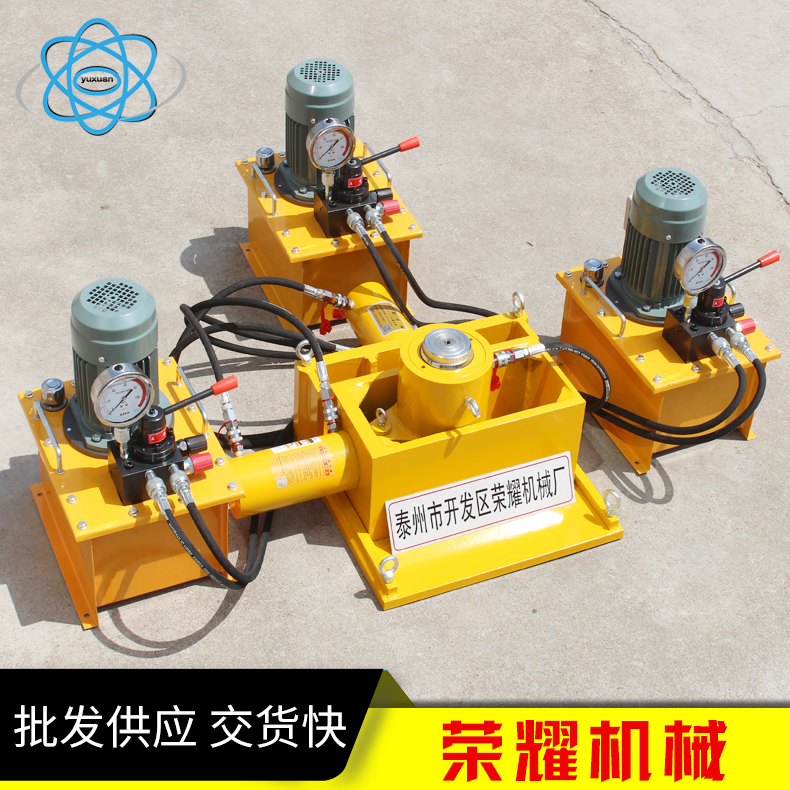

4、同步控制液压系统:同步控制液压系统主要用来控制三维千斤顶三个方向的同步移动,保证重物在移动过程中不受其他外力影响,液压系统压力最高为63MPa。
5、位移检测系统:主要为位移传感器,通讯线缆,可显示并精准控制重物的移动量。
6、其他附件:液压胶管、支撑底座等附件。

二、基本参数表中参数可能因为改良而变更,恕不另行通知)            注册商标:宇轩机械

型  号

额定压力MPA

承载压力T

行  程(mm)

重  量KG



RYBN-100



63

100

200



312

30

100

30

100



RYBN-200



63

200

200



519

50

100

50

100



RYBN-300



63

300

200



738

75

100

75

100



RYBN-500



63

500

200



1904

150

100

150

100



RYBN-800



63



800

200



3858

200

100

200

100



RYBN-1000



63



1000

200



5366

300

100

300

100

 注:除以上规格以外,可以根据客户的特殊要求定做。

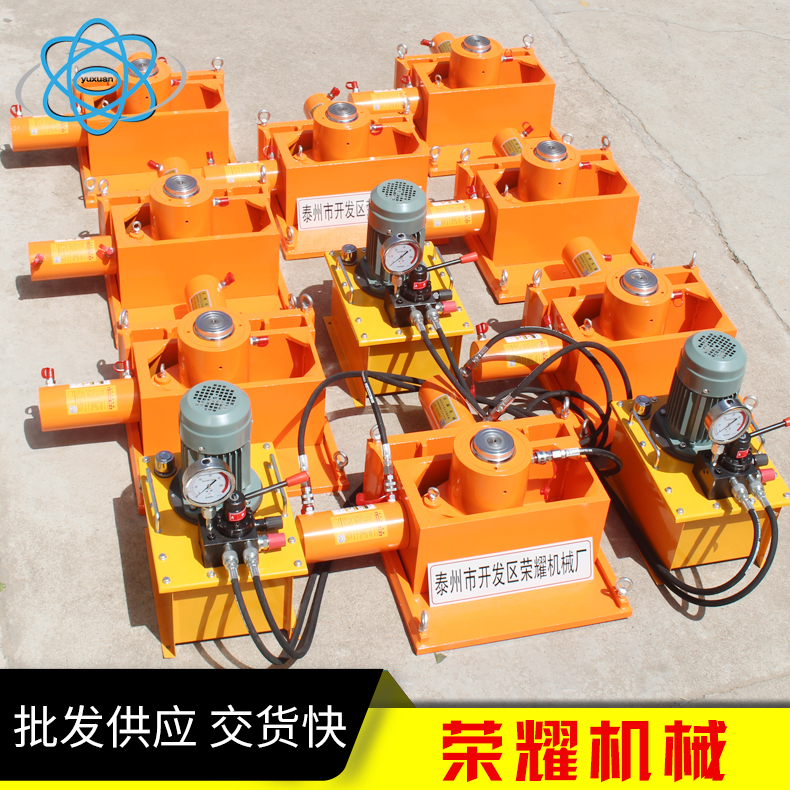

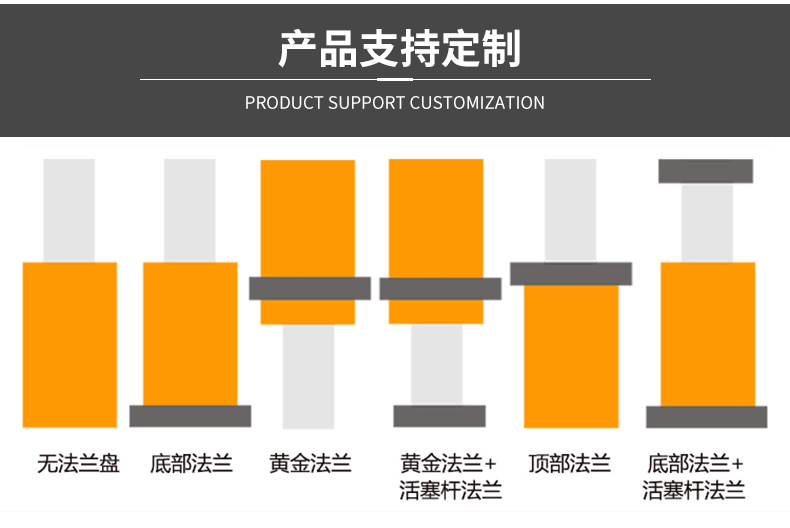

产品说明 同步千斤顶选择
一、规格:一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等
二、千斤顶吨位:10t、20t、30t、50t、100t、150t、200t、320t、500t、600t、800t、1000t、1200t
三、泵站:0.55KW、0.75Kw、1.5Kw、2.2Kw、4Kw、5.5Kw、7.5Kw、11Kw、15Kw、30Kw

、特性:

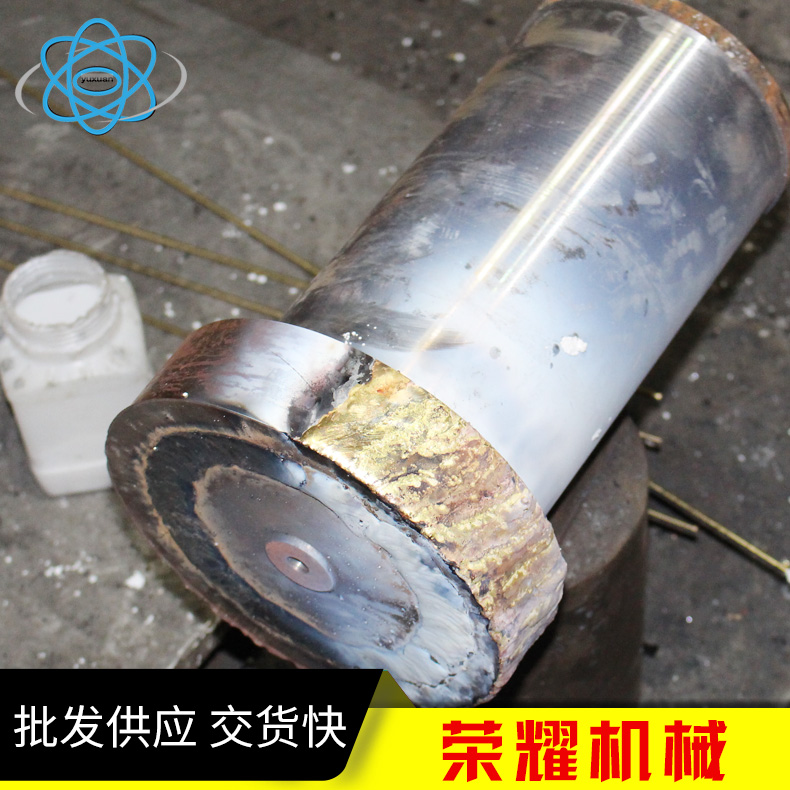

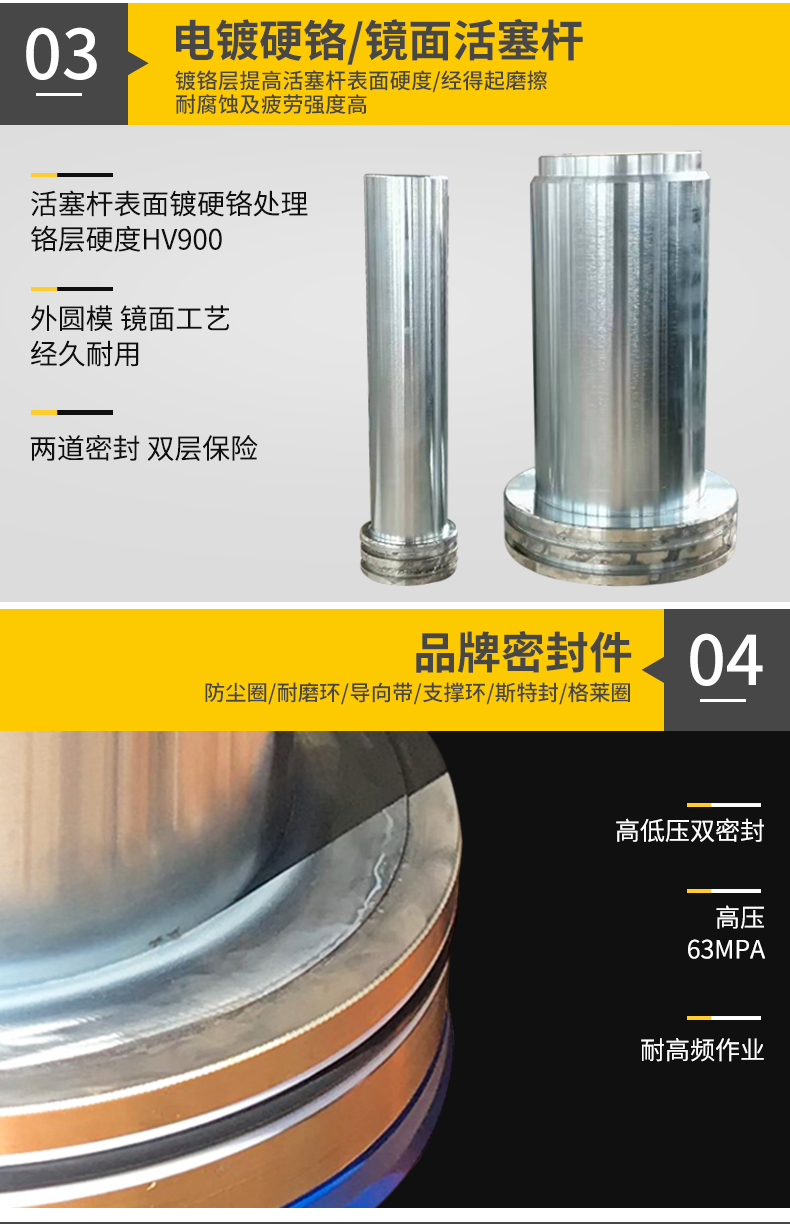

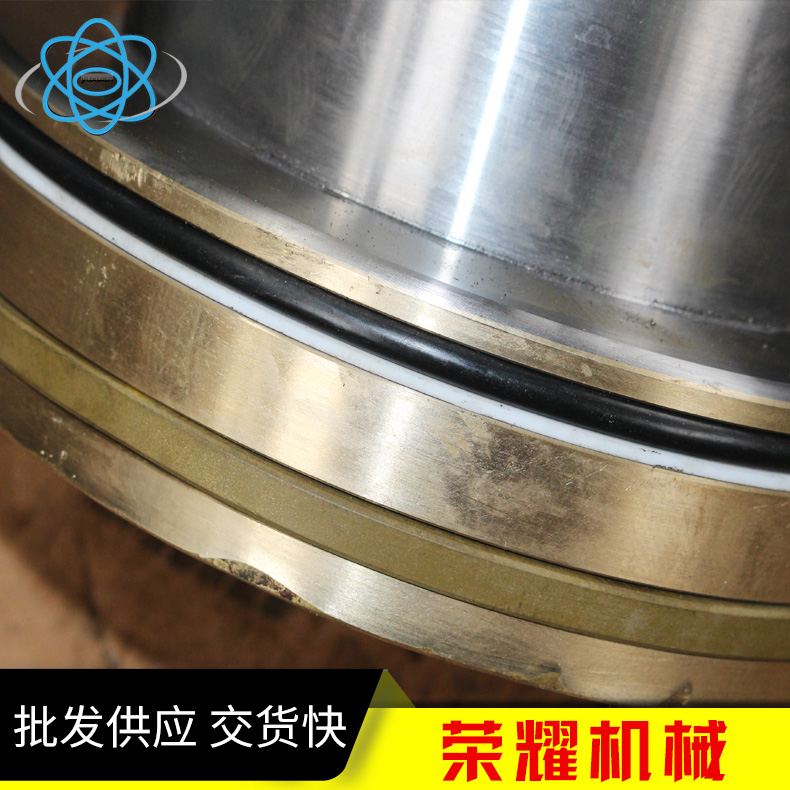

活塞部位焊铜,活塞杆裹面镀硬铬,不拉缸,耐磨性较强。
高温烤漆,表面耐磨耐腐蚀及撞击。
单作用设计,弹簧回缩(复位)。

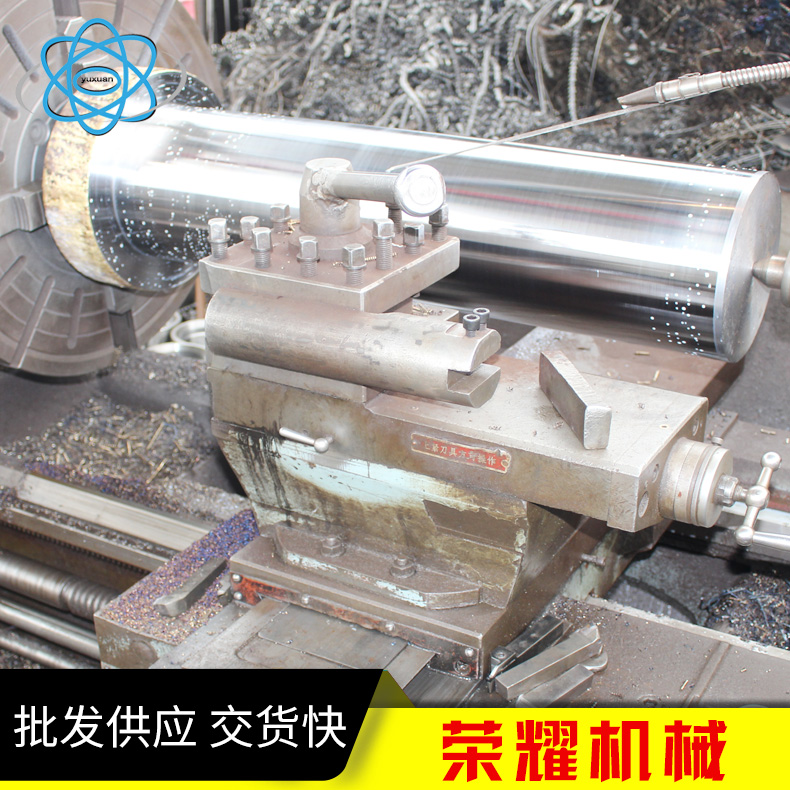

高强度的合金钢经久耐用。
四、使用方法
1、如泵体的油量不足时,需先向泵中加入工作油(32#液压油或46#液压油)才能工作。
2、估计起重量,切忌超载使用。

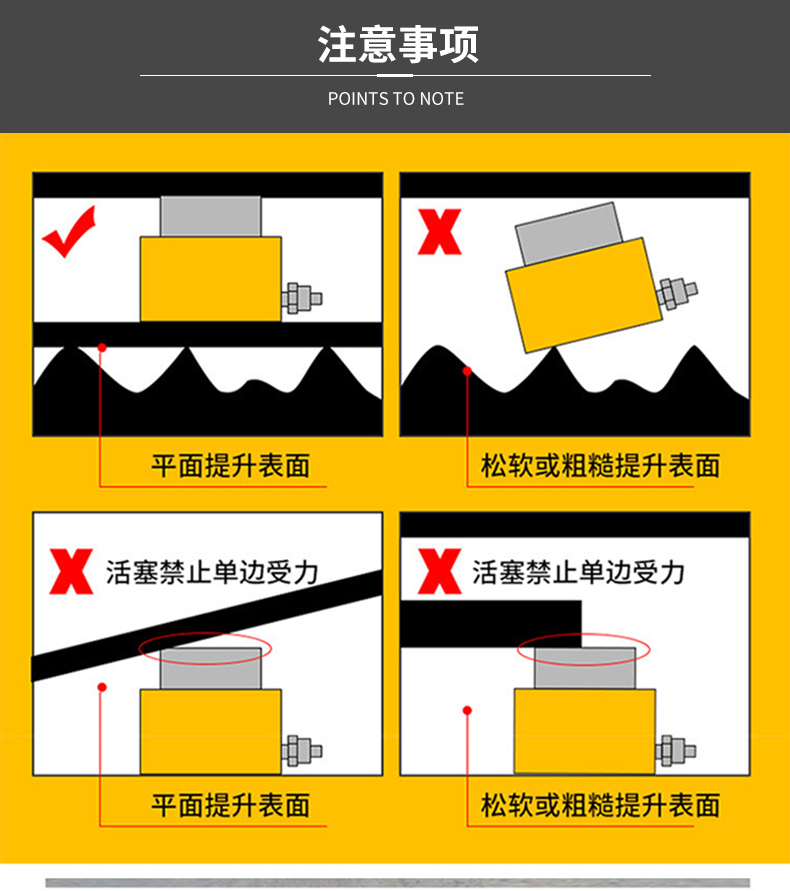

3、选择千斤顶着力点,确保起重物的重心与千斤顶的顶端面垂直,同时必须考虑到地面软硬程度是否垫以坚韧的木材,以免起重时产生倾倒之危险。
4、千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢,禁止将千斤顶作为支撑物使用,如果没有特殊装置禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒之危险。
5、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。将放油螺钉旋松,油缸卸荷。
五、注意事项
a)、 使用时如出现空打现象,可先放松泵体上的放油螺钉,然后将泵体垂直起来头向下空打几下,然后旋        紧放油螺钉,待有力感后,即可继续使用。
b)、在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
c)、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
d)、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使 用时活塞杆可能出现微小的突跳现象,可将油压千斤顶空载倒置往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。

六、常见故障与排除方法:

故障

主要原因

排除方法

压力不足



1、 安全阀调整值过低、锥阀卡死
2、 卸荷阀钢球破损或阀座漏损
3、 接头松动或密封件损坏造成漏损
4、 压力表故障或阻尼堵塞造成压力反应失真

1、 调整安全阀、检修锥阀或阀座
2、 更换钢球或修复(划平)阀座
3、 紧固件接头或更换密封件
4、 检查压力表检修压力表座

流量不足



1、 柱塞磨损间隙过大、柱塞或弹簧折断
2、 各处漏损造成流量不足
3、 油温过低造成吸油困难,油温过高造成容积效率下降
4、 液位过低、油泵吸空

1、 更换柱塞或弹簧
2、 紧固接头更换密封件
3、 控制油温在20~70℃之间
4、 加油
