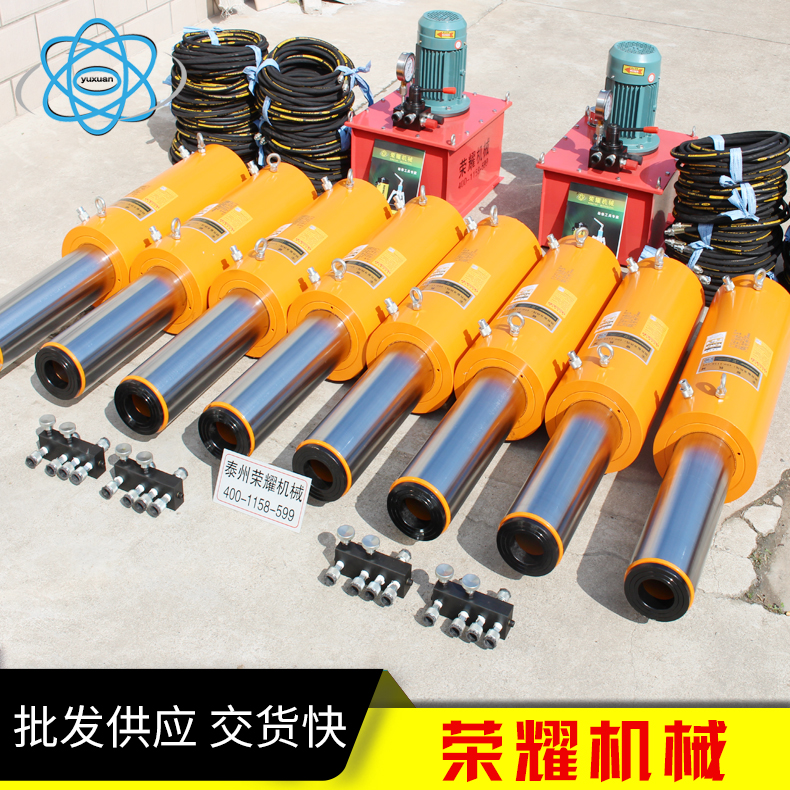

双作用空心液压千斤顶


FRRH--双作用空心液压千斤顶

一、产品概述:双作用空心液压千斤顶结合单作用全部的设计特征和双向作用设计的优越性,从而提高了操作和使用速度,尤其是在比较长的行程作业中可充分利用其产生的液压牵引力。 该油缸活塞中心有穿透孔,广泛应用于核电站,隧道工程,地下工程,施工等场合,实现预紧工艺,也可以用于其它类似需要的场合。

二、特性:
设计精巧,紧凑,重量轻,便于搬运。
通过中空穿透孔用于拉伸电缆线,钢锁,螺栓及棒料等。广泛用于各造船厂的主机轴及尾轴拆装。
可以将中空油缸的顶部装上盖子,作普通油缸用。

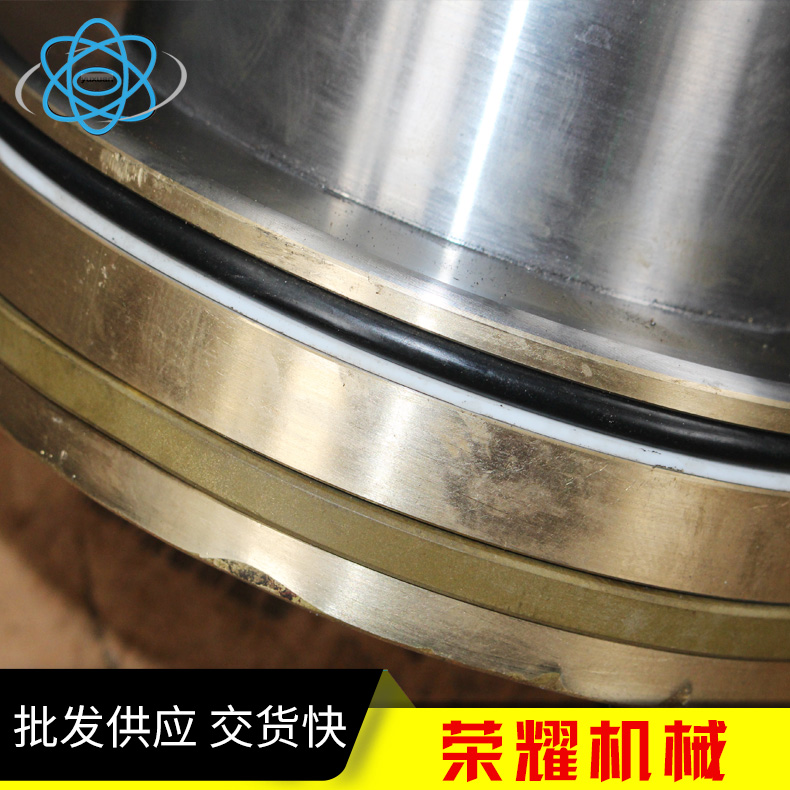

活塞上滑动部分和钢合金假如耐磨材料制造,活塞杆表镀硬铬,具有耐磨及刚性。

双作用空心液压千斤顶 双作用空心液压千斤顶 双作用空心液压千斤顶
双作用空心液压千斤顶 双作用空心液压千斤顶 双作用空心液压千斤顶
双作用空心液压千斤顶 双作用空心液压千斤顶 双作用空心液压千斤顶
三、基本参数表中参数可能因为改良而变更,恕不另行通知)
型 号
   工作能力
     (T)
   行    程
      mm
   本体高度
     mm
   活塞直径
     mm
   中空孔径
     mm
FRRH –30
30
178
330
63.5
33.3
FRRH –30
258
431
     63.5
33.3
FRRH –60

60

89
247
     91.9
53.8
FRRH –60
166
323
     91.9
53.8
FRRH –60
257
438
91.9
53.8
  FRRH - 100

100
38
165
127
79.2
FRRH –100
76
254
127
79.2
FRRH –100
153
342
127
79.2
FRRH –100
257
460
127
79.2
FRRH –150
150
     203
349
127
79.2

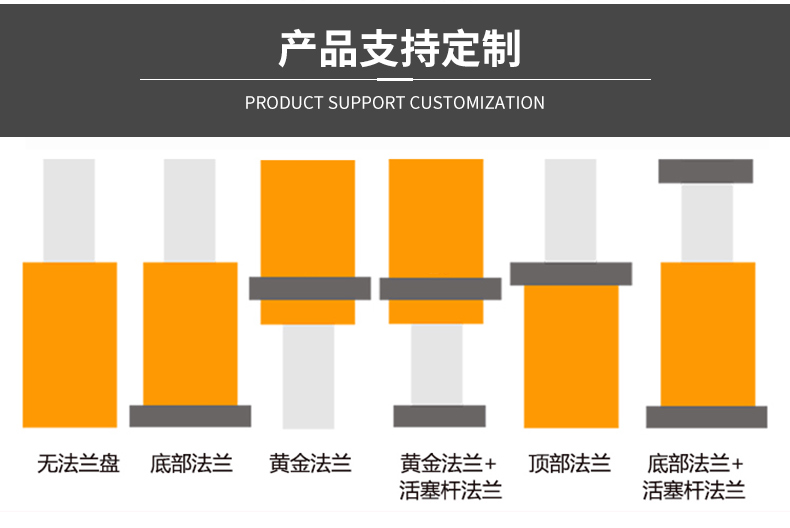

注:除以上规格以外,可以根据客户的特殊要求定做。

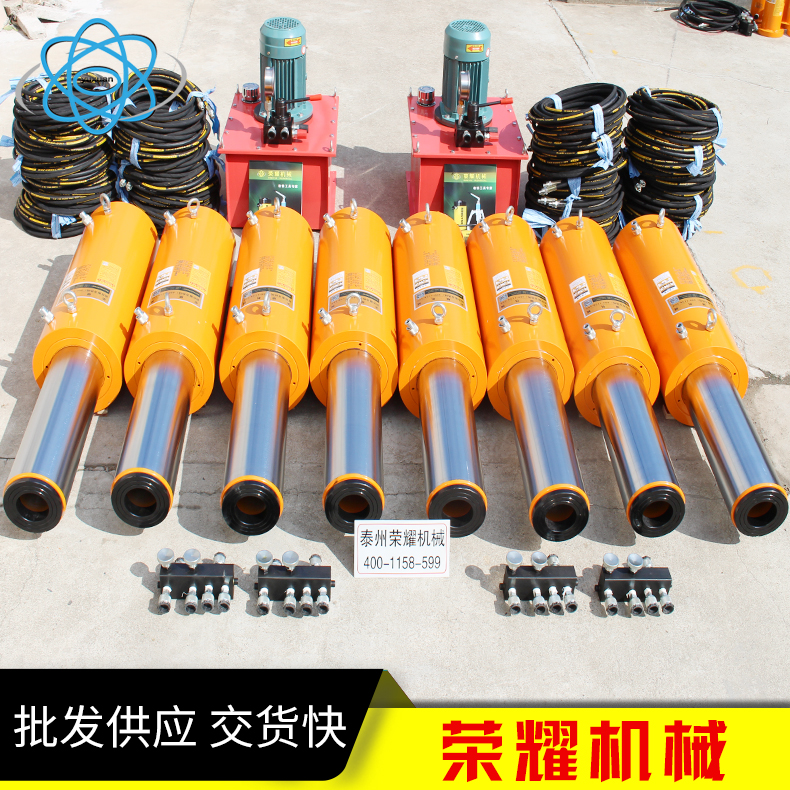

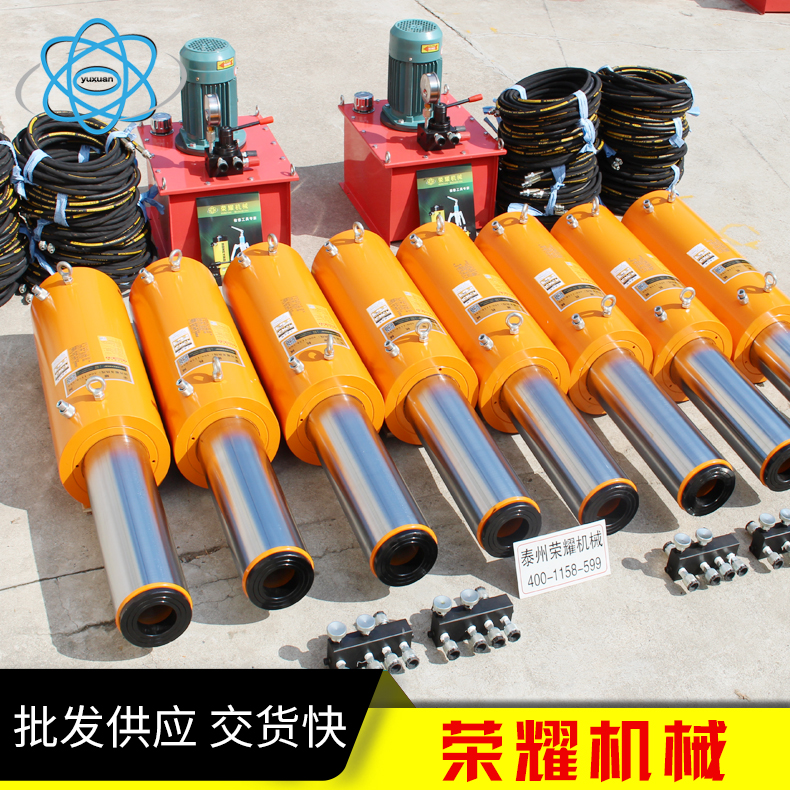

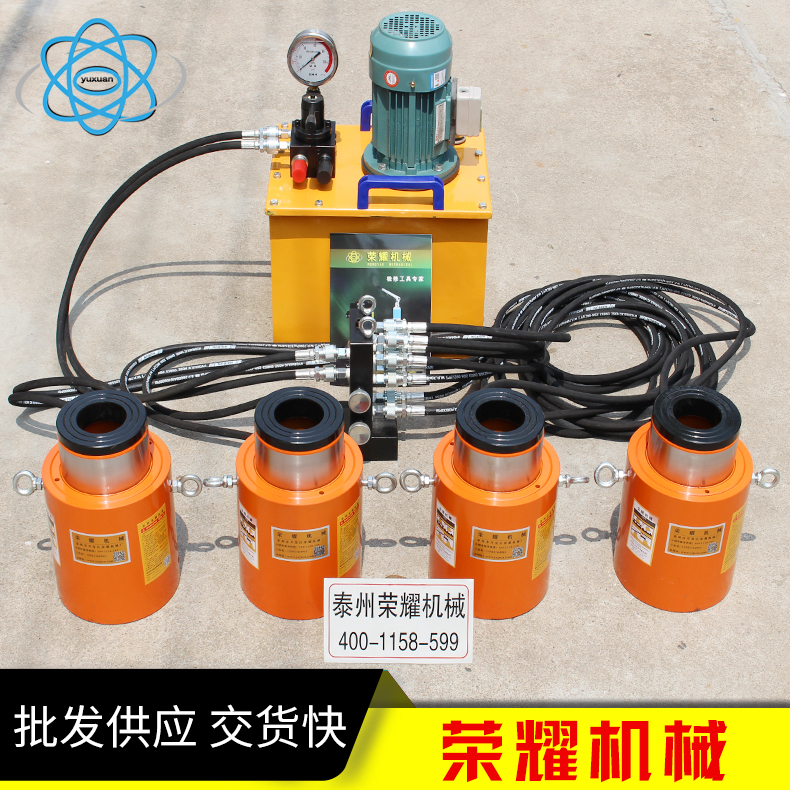

产品说明 :同步千斤顶选择
一、规格:一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等
二、千斤顶吨位:10t、20t、30t、50t、100t、150t、200t、320t、500t、。
三、泵站:1.1Kw、1.5Kw、2.2Kw、4Kw、5.5Kw、7.5Kw、13Kw
三、使用方法
 1、如泵体的油量不足时,需先向泵中加入工作油(32#液压油或10#变压器油)才能工作。
 2、估计起重量,切忌超载使用。

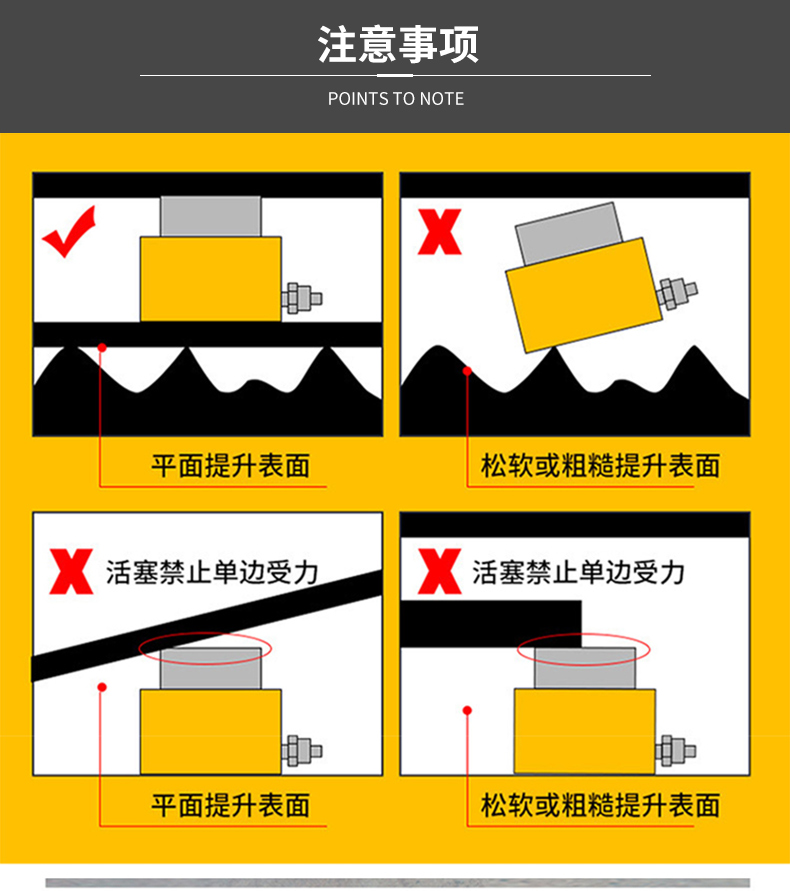

 3、选择千斤顶着力点,确保起重物的重心与千斤顶的顶端面垂直,同时必须考虑到地面软硬程度是否垫以坚韧的木材,以免起重时产生倾倒之危险。
 4、千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢,禁止将千斤顶作为支撑物使用,如果没有特殊装置禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒之危险。
 5、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。将放油螺钉旋松,油缸卸荷。
 6.本系列千斤顶刻有红色超警戒,严禁超警戒线使用。
四、注意事项
 a)、使用时如出现空打现象,可先放松泵体上的放油螺钉,然后将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,待有力感后,即可继续使用。
 b)、在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机 件。
 c)、本机是用油为介质,必须做好油及本机具的保养工作,以免 淤塞或漏油,影响使用效果。
 d)、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使 用时活塞杆可能出现微小的突跳现象,可将油压千斤顶空载倒置往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。
五、常见故障与排除方法:
故障
主要原因
排除方法
压力不足

1、 安全阀调整值过低、锥阀卡死
2、 卸荷阀钢球破损或阀座漏损
3、 接头松动或密封件损坏造成漏损
4、 压力表故障或阻尼堵塞造成压力反应失真
1、 调整安全阀、检修锥阀或阀座
2、 更换钢球或修复(划平)阀座
3、 紧固件接头或更换密封件
4、 检查压力表检修压力表座
流量不足

1、 柱塞磨损间隙过大、柱塞或弹簧折断
2、 各处漏损造成流量不足
3、 油温过低造成吸油困难,油温过高造成容积效率下降
4、 液位过低、油泵吸空
1、 更换柱塞或弹簧
2、 紧固接头更换密封件
3、 控制油温在20~70℃之间
4、 加油
