单作用液压千斤顶


RC--单作用液压千斤顶

一、产品概述:

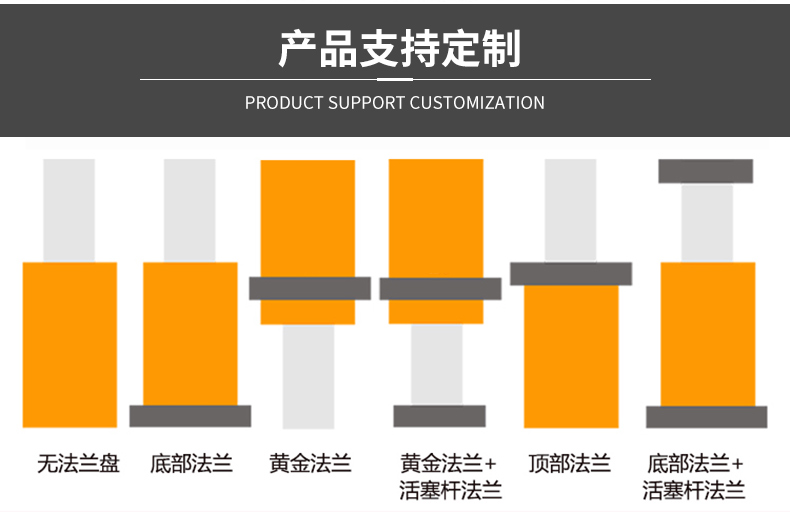

    单作用液压千斤顶具有较大的行程和较强的举升能力,是维修,生产制造,建筑等作业的选择。所有的型号都可根据客户要求加工颈部蜒纹,底部设计有安装孔,使得配套安装定位方便。

二、基本参数表中参数可能因为改良而变更,恕不另行通知)            注册商标:宇轩机械





  工作能力

  T



   (mm)

  本体高度

   (mm)

活塞直径

  (mm)

RC – 5



5

25.4

110

25.4

RC – 5

76.2

165

25.4

RC – 5

127

216

25.4

RC – 10



10

54.1

121

38.1

RC –10

104.9

171

38.1

RC – 10

155.7

248

38.1

RC – 20



20

50.8

149

41.4

RC – 20

101.6

200

41.4

RC – 20

152.4

271

41.4

RC – 30



30

101.6

216

57.2

RC – 30

158.8

273

57.2

RC – 30

209.6

324

57.2

RC – 30

260.4

375

57.2

 RC  - 50





50

100

212

70

RC  - 50

150

262

70

RC   - 50

200

312

70

RC  - 50

250

362

70

RC  - 50

300

412

70

 RC -  100





100

100

232

100

RC – 100

150

282

100

RC – 100

200

332

100

RC – 100

250

382

100

RC – 100

300

432

100

RC – 150





150

100

246

115

RC – 150

150

296

115

RC – 150

200

346

115

RC – 150

250

396

115

RC – 150

300

446

115

RC – 200





200

100

266

150

RC – 200

150

316

150

RC – 200

200

366

150

RC – 200

250

416

150

RC – 200

300

466

150

RC – 250





250

100

265

165

RC – 250

150

335

165

RC – 250

200

385

165

RC – 250

250

435

165

RC – 250

300

485

165

RC – 300





300

100

362

190

RC – 300

150

412

190

RC – 300

200

462

190

RC – 300

250

512

190

RC – 300

300

562

190





















































































































































 注:除以上规格以外,可以根据客户的特殊要求定做。

产品说明 :同步千斤顶选择
一、规格:一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等
二、千斤顶吨位:10t20t30t50t100t150t200t320t500t600t800t1000t1200t
三、泵站:0.55KW0.75Kw1.5Kw2.2Kw4Kw5.5Kw7.5Kw11Kw15Kw30Kw

三、特性:

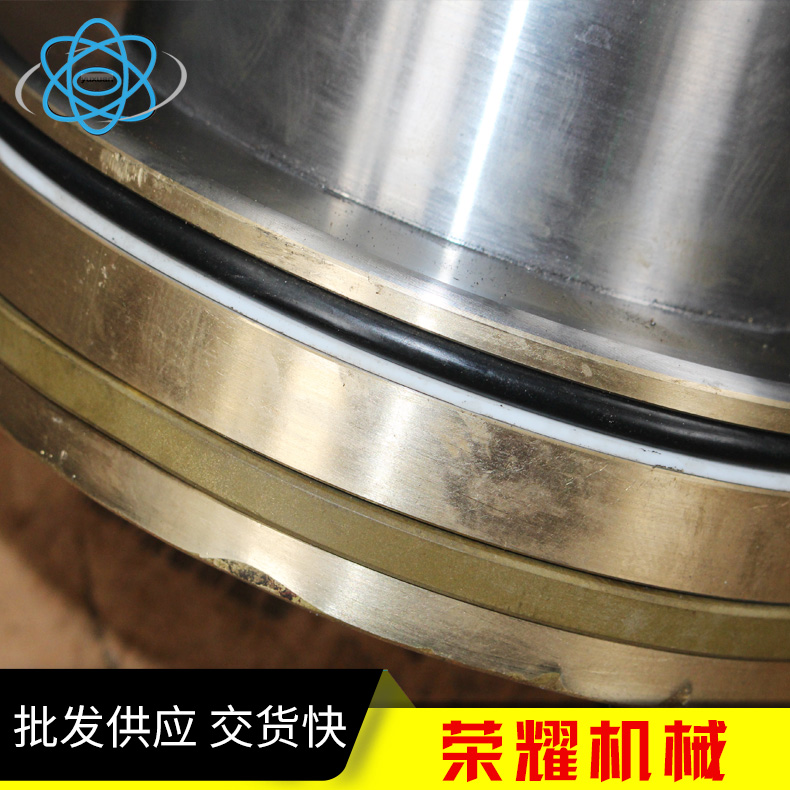

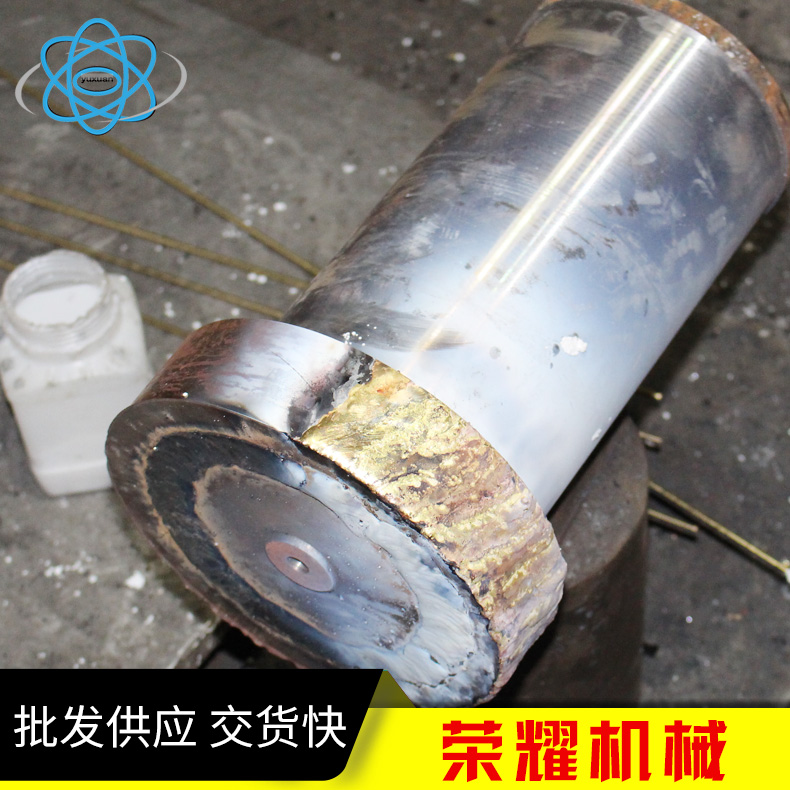

活塞部位焊铜,活塞杆裹面镀硬铬,不拉缸,耐磨性较强。
高温烤漆,表面耐磨耐腐蚀及撞击。
单作用设计,弹簧回缩(复位)
高强度的合金钢经久耐用。
四、使用方法
1、如泵体的油量不足时,需先向泵中加入工作油(32#液压油或46#液压油)才能工作。
2
、估计起重量,切忌超载使用。
3

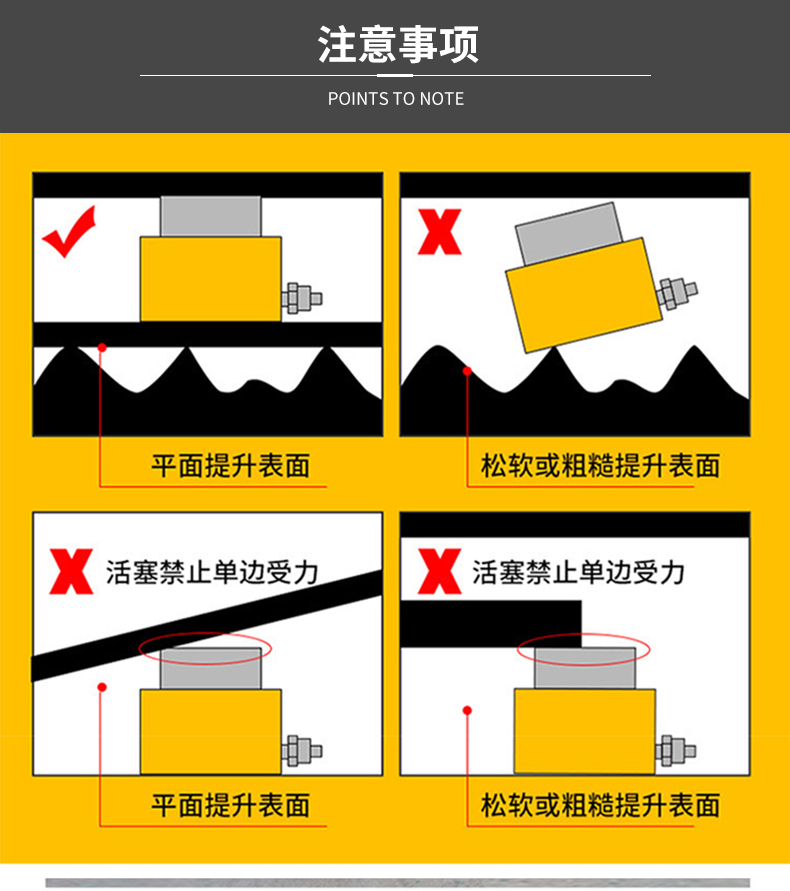

、选择千斤顶着力点,确保起重物的重心与千斤顶的顶面垂直,同时必须考虑到地面软硬程度是否垫以坚韧的木材,以免起重时产生倾倒之危险。
4
、千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢,禁止将千斤顶作为支撑物使用,如果没有特殊装置禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒之危险。
5

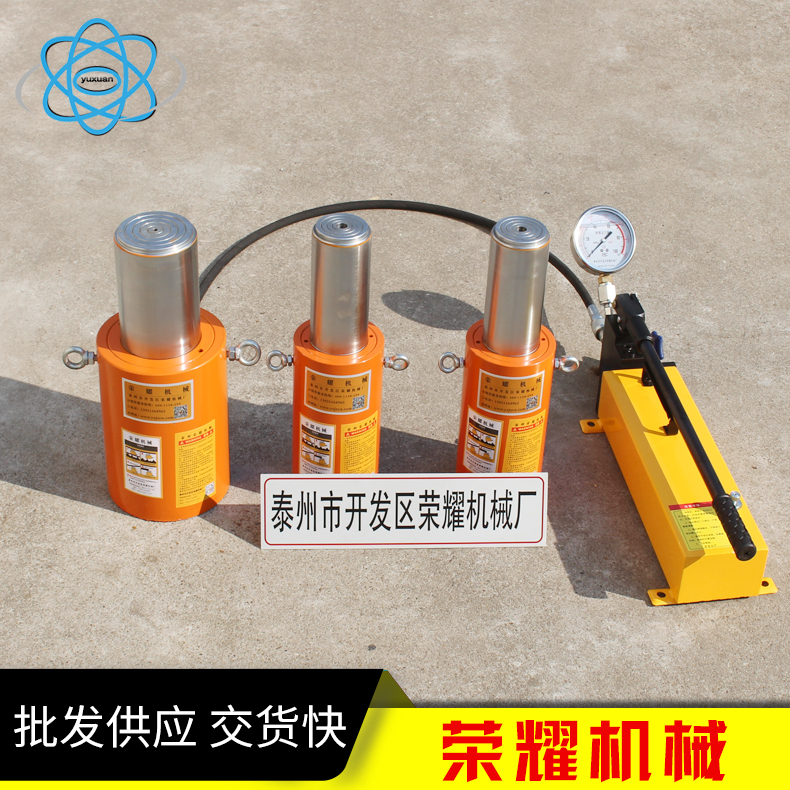

、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。将放油螺钉旋松,油缸卸荷。
五、注意事项
a
)、 使用时如出现空打现象,可先放松泵体上的放油螺钉,然后将泵体垂直起来头向下空打几下,然后旋        紧放油螺钉,待有力感后,即可继续使用。
b)
、在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
c)
、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
d)
、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使 用时活塞杆可能出现微小的突跳现象,可将油压千斤顶空载倒置往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。

六、常见故障与排除方法:

故障

主要原因

排除方法

压力不足



1、 安全阀调整值过低、锥阀卡死
2
、 卸荷阀钢球破损或阀座漏损
3
、 接头松动或密封件损坏造成漏损
4
、 压力表故障或阻尼堵塞造成压力反应失真

1、 调整安全阀、检修锥阀或阀座
2
、 更换钢球或修复(划平)阀座
3
、 紧固件接头或更换密封件
4
、 检查压力表检修压力表座

流量不足



1、 柱塞磨损间隙过大、柱塞或弹簧折断
2
、 各处漏损造成流量不足
3
、 油温过低造成吸油困难,油温过高造成容积效率下降
4
、 液位过低、油泵吸空

1、 更换柱塞或弹簧
2
、 紧固接头更换密封件
3
、 控制油温在20~70℃之间
4
、 加油
