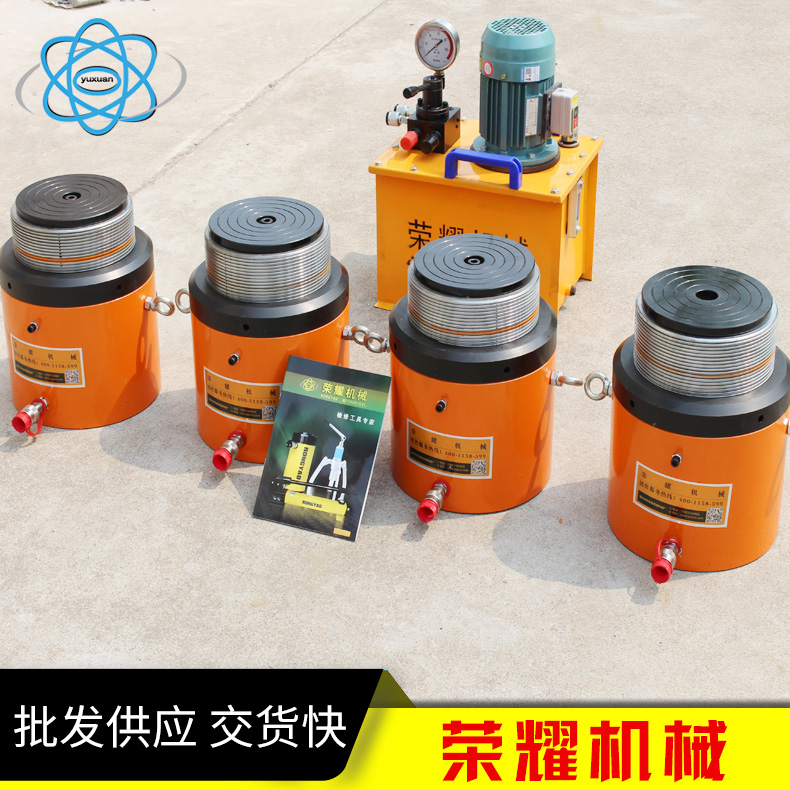

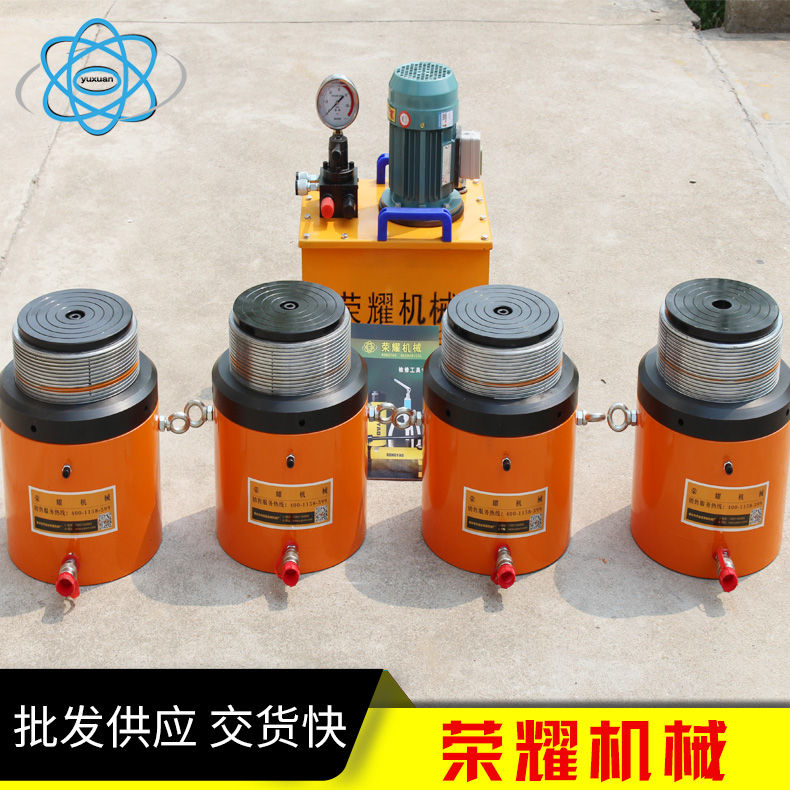

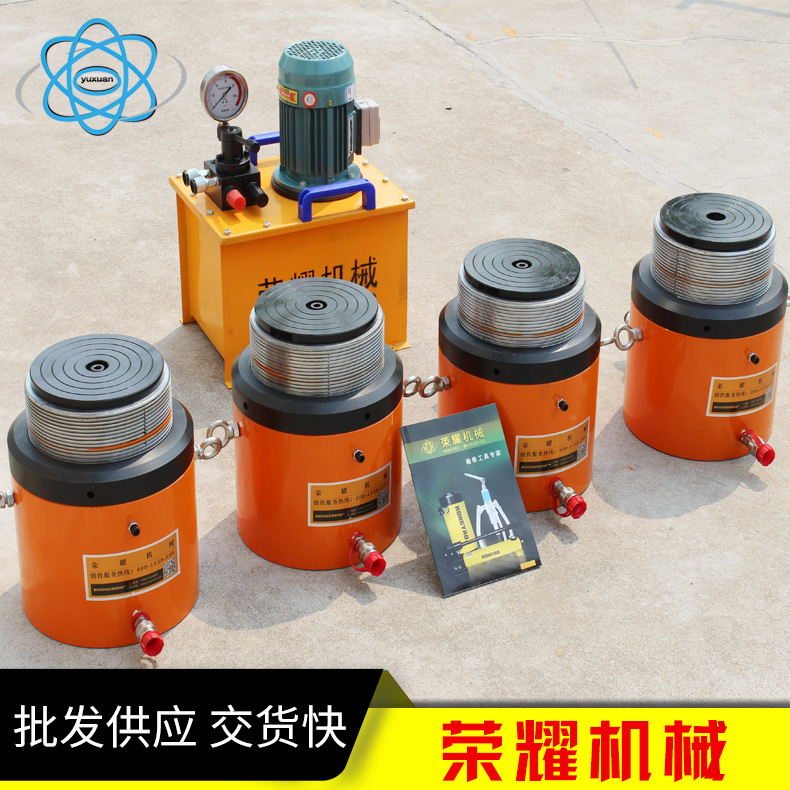

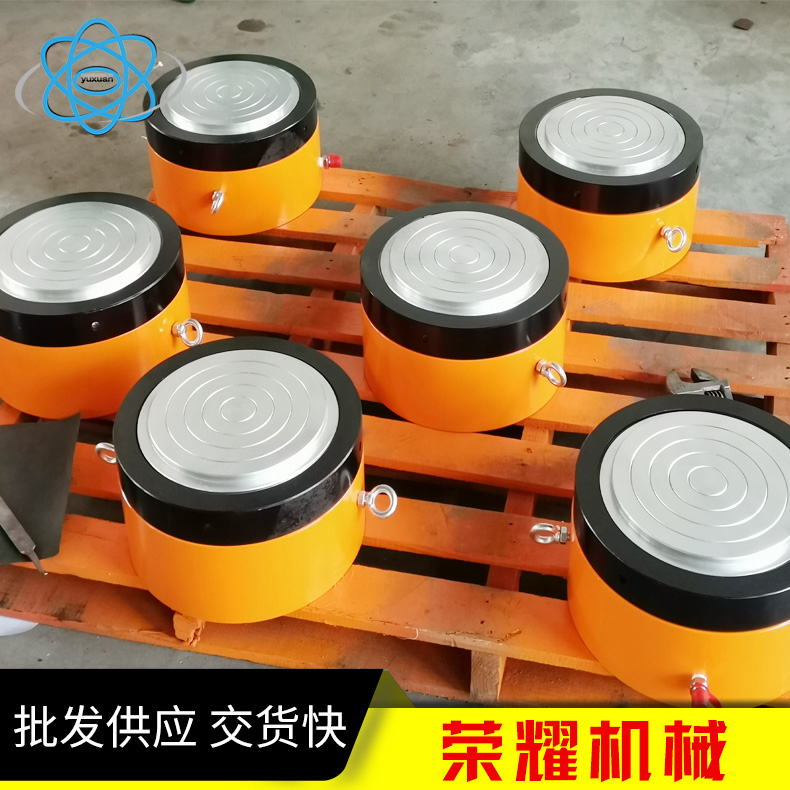

自锁式液压千斤顶


FCLL--自锁式液压千斤顶

一、产品概述:
          自锁式千斤顶主要用于需长时间支撑重物的地方,它可在除去油压时仍可支持重物,而且安全可靠。可用于水下,单作用,负载回缩,螺母自锁使负载更安全,特别在大型工程中,是易操作控制和液压千斤顶,设计有安全保压装置,内置卸压阀防止过载,以保护千斤顶以利于安全操作。该装置的连接,采用的是高压胶管和螺纹接头连接,具有使用快捷,并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。
二、性能特点:
单作用,负载回馈;
螺母自馈使负载更安全;
特别复合材料涂层使耐腐蚀能力更强,而且使操作摩擦力更小;
溢流孔兼有限制行程的功能:
活塞杆顶端带环状球面垫片,允许自由偏载8%左右,使千斤顶的受力始终保持垂直,寿命更长。
自锁式液压千斤顶可根据客户需要定做双作用自锁式千斤顶。但本体高度需增高。

三、基本参数表中参数可能因为改良而变更,恕不另行通知)

  型   号
  工作能力
  T
  形  程
    mm
  本体高度
    mm
   外  径
    mm
 柱塞直径
  mm
 FCLL – 50


  50
   50
    164


     125


   95
FCLL – 50
  100
    214
FCLL – 50
  150
    264
FCLL – 50
  200
    314
FCLL – 50
  250
    364
FCLL – 50
  300
    414
FCLL –100


  100
   50
    187


     165


    130
FCLL –100
  100
    237
FCLL –100
  150
    287
FCLL –100
  200
    337
FCLL –100
  250
    387
FCLL –100
  300
    437
FCLL –150


  150
   50
    209


     205


    159
FCLL –150
  100
    259
FCLL –150
  150
    309
FCLL –150
  200
    359
FCLL –150
  250
    409
FCLL –150
  300
    459
FCLL –200

  200
   50
    243

     235

    184
FCLL –200
  150
    343
FCLL –200
  300
    493
FCLL –250

  250
   50
    249

     275

    216
FCLL –250
  150
    349
FCLL –250
    300
    499
FCLL –300

  300
   50
    295

     310

    241
FCLL –300
  150
    395
FCLL –300
  300
    545
FCLL –400

  400
   50
    335

     350

    266

FCLL –400
  150
    435
FCLL –400
   300
    585
FCLL –500

  500
  50
    375

     400

    305
FCLL –500
  150
    475
FCLL –500
  300
    625
FCLL –600

  600
   50
    395

     430

    330
FCLL –600
  150
    495
FCLL –600
   300
    645
FCLL –800

  800
   50
    455

     505

    387
FCLL –800
  150
    555
FCLL –800
   300
    705
FCLL - 1000
 1000
   50
    495
     560
    432
FCLL - 1000
  150
    595

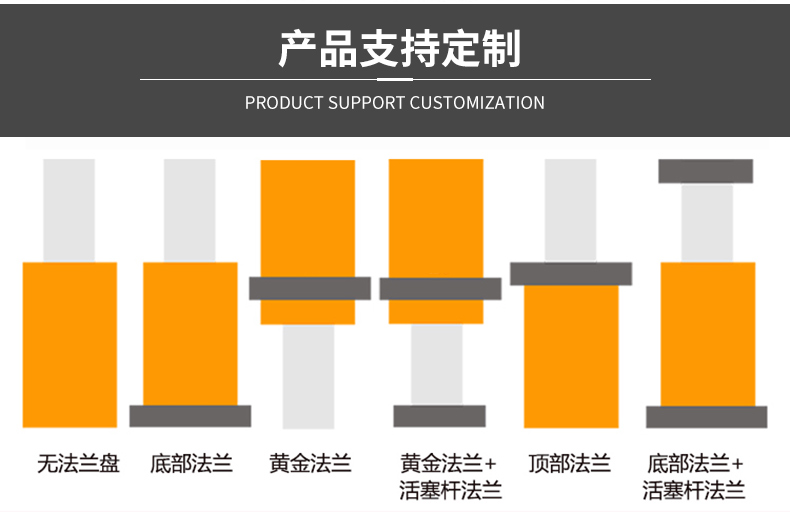

 注:除以上规格以外,可以根据客户的特殊要求定做。

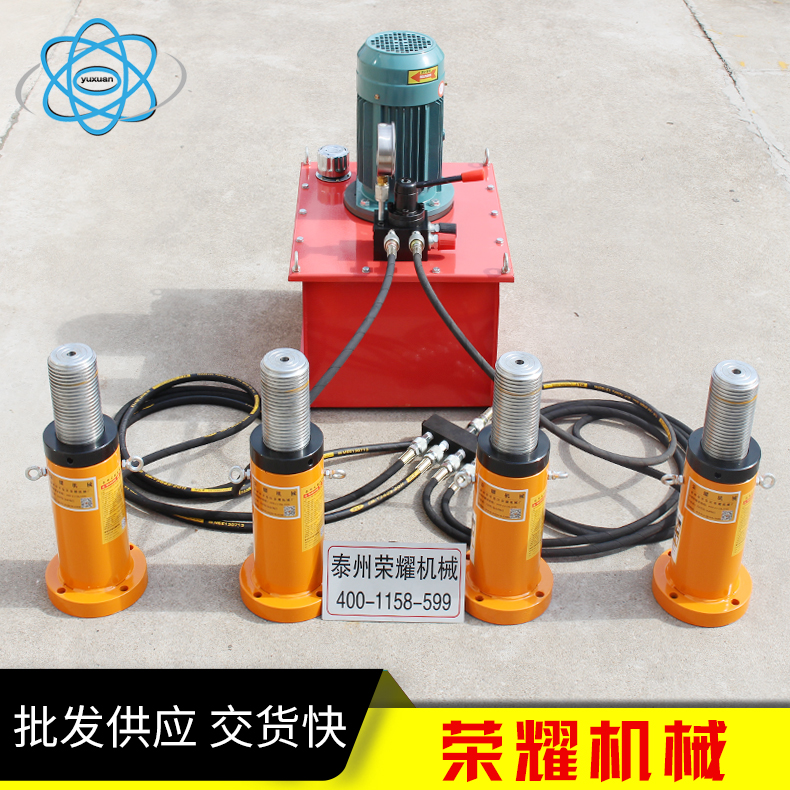

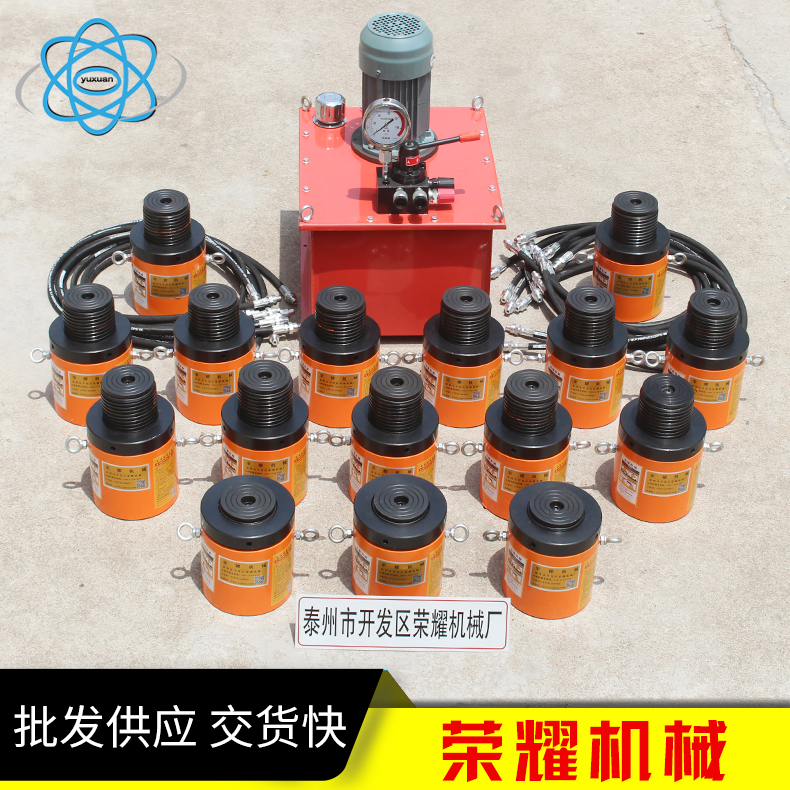

产品说明 :同步千斤顶选择
一、规格:一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等
二、千斤顶吨位:10t、20t、30t、50t、100t、150t、200t、320t、500t、。
三、泵站:1.1Kw、1.5Kw、2.2Kw、4Kw、5.5Kw、7.5Kw、13Kw
三、使用方法
 1、如泵体的油量不足时,需先向泵中加入工作油(32#液压油或10#变压器油)才能工作。
 2、估计起重量,切忌超载使用。

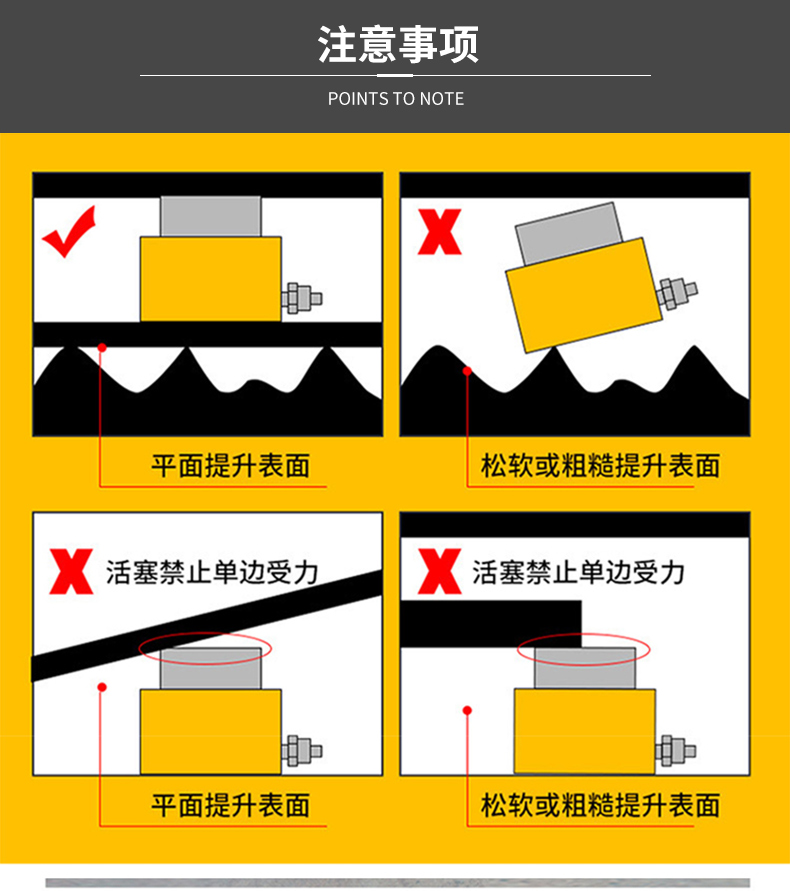

 3、选择千斤顶着力点,确保起重物的重心与千斤顶的顶端面垂直 ,同时必须考虑到地面软硬程度是否垫以坚韧的木材,以免起重时产生倾倒之危险。
 4、千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢,禁止将千斤顶作为支撑物使用,如果没有特殊装置禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒之危险。

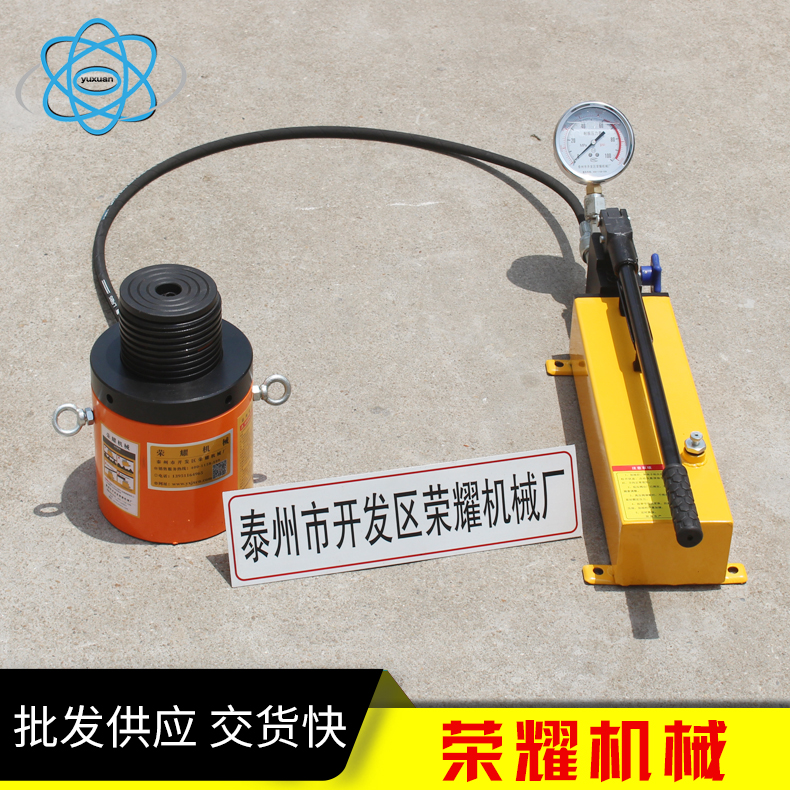

 5、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。将放油螺钉旋松,油缸卸荷。
 6.本系列千斤顶刻有红色超警戒,严禁超警戒线使用。
四、注意事项
 a)、使用时如出现空打现象,可先放松泵体上的放油螺钉,然后将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,待有力感后,即可继续使用。
 b)、在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机 件。
 c)、本机是用油为介质,必须做好油及本机具的保养工作,以免 淤塞或漏油,影响使用效果。
 d)、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使 用时活塞杆可能出现微小的突跳现象,可将油压千斤顶空载倒置往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。
五、常见故障与排除方法:
故障
主要原因
排除方法
压力不足

1、 安全阀调整值过低、锥阀卡死
2、 卸荷阀钢球破损或阀座漏损
3、 接头松动或密封件损坏造成漏损
4、 压力表故障或阻尼堵塞造成压力反应失真
1、 调整安全阀、检修锥阀或阀座
2、 更换钢球或修复(划平)阀座
3、 紧固件接头或更换密封件
4、 检查压力表检修压力表座
流量不足

1、 柱塞磨损间隙过大、柱塞或弹簧折断
2、 各处漏损造成流量不足
3、 油温过低造成吸油困难,油温过高造成容积效率下降
4、 液位过低、油泵吸空
1、 更换柱塞或弹簧
2、 紧固接头更换密封件
3、 控制油温在20~70℃之间
4、 加油
